NIPPON CHEMI-CON陶瓷壓敏電阻TNR的脈沖響應特性

作者：NIPPON CHEMI-CON    發布時間：2020-08-14 10:29:06  訪問量：8438  來源：櫻拓貿易

陶瓷壓敏電阻本身具有時間短至1ns的單次沖擊響應時間。但是,由于引線感量的巨大影響，響應時間非常難測定。

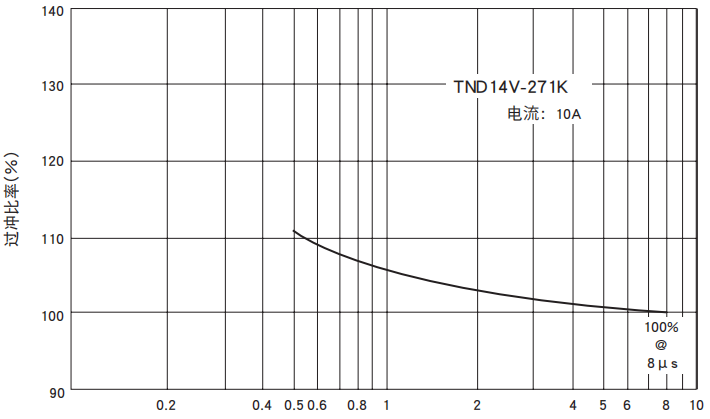

在實際使用中，由于引線感量的影響，對于快速上升的脈沖來說，即使在相同電流條件下鉗位電壓也會有一點增加。如圖5所示，在占 空比為8/20μs的標準電流脈沖條件下，鉗位電壓會隨著脈沖上升時間的變化而增長的比率，叫做過沖比率。圖5中的案例顯示的是，當 大小為10A的持續性的峰值電流施加在TNR14V271K上，浪涌上升時間從0.5μs到8μs時的鉗位電壓的過沖比率。在圖5中所示，浪涌上升時間為0.5μs時，過沖比率大概為10%。

在實際使用中，受在線上傳遞的感量及靜電容量的限制，浪涌電壓的上升時間大部分都超過1μs。

因為較長的布線會引起更高的過沖，所以布線請盡量短。

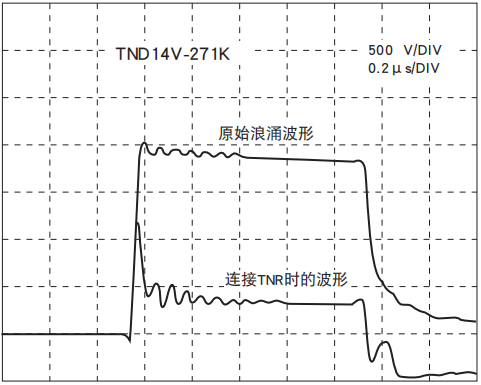

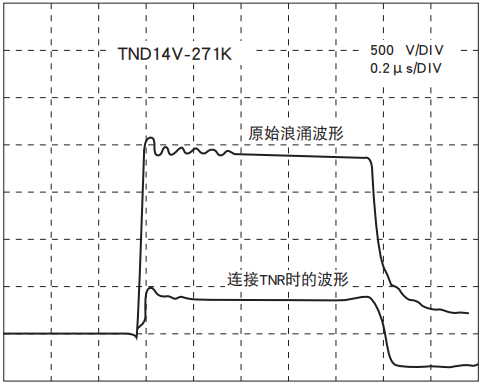

圖6和圖7顯示的是極限案例，布線距離為5mm和25cm時TNR的沖擊吸收特性。在案例中，布線長度為25cm時鉗位電壓大概為1250V，差 不多是布線長度為5mm時鉗位電壓（500V）的2.5倍。

脈沖上升時間（μs）

圖5、浪涌上升時間與過沖比率的關系

圖6、TNR的浪涌吸收特性（布線長度5mm）

圖7、TNR的浪涌吸收特性（布線長度25cm）
