黑金剛鋁電解電容器使用

作者：黑金剛電容    發布時間：2020-10-15 22:35:01  訪問量：8521  來源：NIPPON?CHEMI-CON

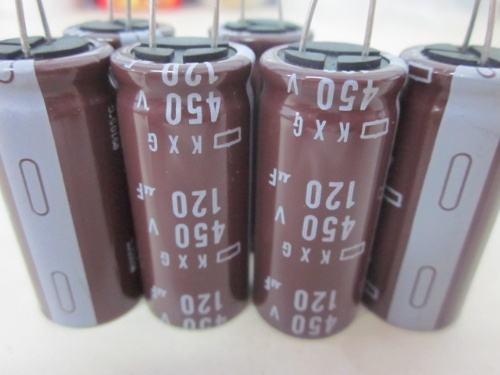

在使用Nippon Chemi-Con(黑金剛)鋁電解電容器時，都會有一個使用注意事項：當高峰電流值超過20A是，為了保持可靠性，建議使用保護電路。本文章推薦一種抑制高峰電流的電路。

平時什么時候容易出現這種高峰電流?不知道大家有沒有這么一種印象，調試的時候經常需要給板子插拔電，在插入適配器的時候有時候會打火花。這是因為很多設計都會在電源輸入端放幾個大電容進行電源濾波，若設計中有功放電路，更是如此，放置更多的大電容，所以插入適配器的時候，適配器就會給這些電容進行充電，這個充電電流是非常大的，高峰電流就在這個時刻出現了，夸張地說無異于電源和地短路。另外一個例子就是一些家用功放機若沒有配合特定的電源使用，開關機的時候會導致家里的電燈閃爍。

一個模擬開關機時候的仿真電路，其中R3模擬的是自恢復保險絲，其阻值取自恢復保險絲的直流電阻;R1是電容的ESR;負載R2取6歐，讓電路的工作電流是2A;電流探測器輸出電壓與電流的比例1:1.也就是示波器上看到的波形多少伏特就表示多少安培。

波形是撥動開關S1時候，測量出來的電容C1的充電電流波形。從仿真波形可以看到，高峰電路是143.6A，遠超使用注意事項提到的20A。波形上看，仿真波形與浪涌測試的波形非常相似，不過仿真波形的上升時間和保持時間更長。

下面介紹一種抑制這種高峰電流的電路，設計如圖5所示，在圖2的基礎上，增加一個緩啟動電路，C2通過R4充電，到達一定電壓的時候打開Q2.進而打開Q1.由于Q1不是瞬間打開的，它是由截止態逐漸過渡到開關狀態的，過程相當于一個可調電阻，從而讓電流逐漸增大。

波形是撥動開關S1時候，測量出來的電容C1的充電電流波形。從仿真波形可以看到，高峰電流是10.2A，顯著下降，低于使用注意事項提到的20A。
