什么是壓敏電阻？

作者：黑金剛電容    發布時間：2020-08-11 11:25:49  訪問量：8437  來源：NIPPON CHEMI-CON

壓敏電阻是一種具有在一定的定電壓條件下支持電流急速流出的電壓-電流特性的產品。如圖1所示。

壓敏電阻的作用：保護在電子線路中的半導體器件免受過大電壓的影響。如圖2所示，壓敏電阻并聯在電路中起保護作 用。當有浪涌（浪涌電流Is：由浪涌電壓Vs和阻抗Zs決定）施加在電路上時，浪涌電流（Is）限制浪涌電壓在壓敏電阻的 限定電壓Vclamp之內。

相互的關系可以用下面的公式來解釋。

Vs ＝ Is?Zs ＋ Vclamp…………………………………（1）

∴ Vclamp ＝ Vs － Is?Zs…………………………………（2）

因為Vs遠遠大于Vclamp，浪涌電流Is可以用以下公式求得。

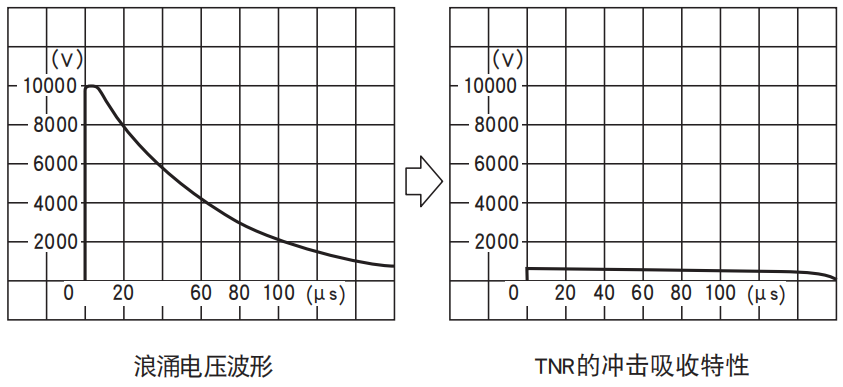

所以，由于可承受電壓大于最大的限定電壓，電路可以長時間的免于浪涌電壓的損壞。

由于吸收異常電壓和沖擊電流的特性，壓敏電阻可非常高效的保護電子器件。

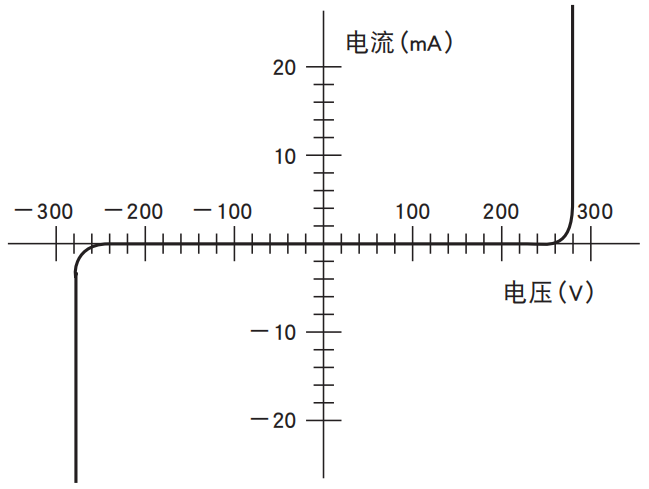

圖1.壓敏電阻的電壓-電流特性

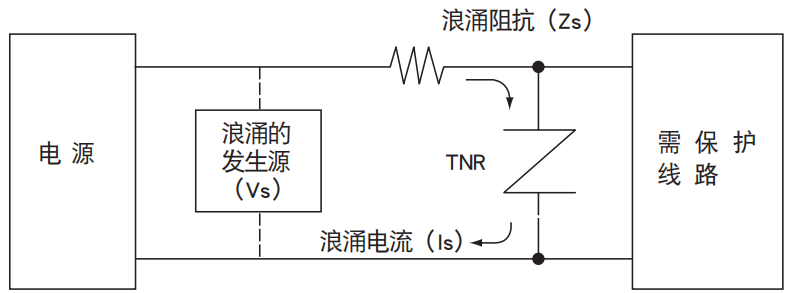

圖2.壓敏電阻對浪涌的吸收
